Veiligheidssignalisatie & pictogrammen

Wat is veiligheidssignalisatie?

Veiligheidssignalisatie is het geheel van borden en pictogrammen dat mensen in een gebouw of op een terrein waarschuwt voor gevaar, iets verbiedt of oplegt, en de weg wijst naar blusmiddelen en uitgangen. Anders dan gewone bewegwijzering is de vorm ervan niet vrij: kleur, symbool, verhouding en betekenis liggen vast in ISO 7010, de norm die in heel Europa dezelfde pictogrammen oplegt.

Dat is precies waarom het werkt. Iemand die de taal niet spreekt, die onder stress staat of die uw gebouw voor het eerst binnenkomt, herkent een wit pictogram op een groen vlak als een vluchtweg — zonder één woord te lezen. Die herkenbaarheid is het hele punt van de norm, en ze gaat verloren zodra iemand een eigen variant maakt in de huisstijlkleur.

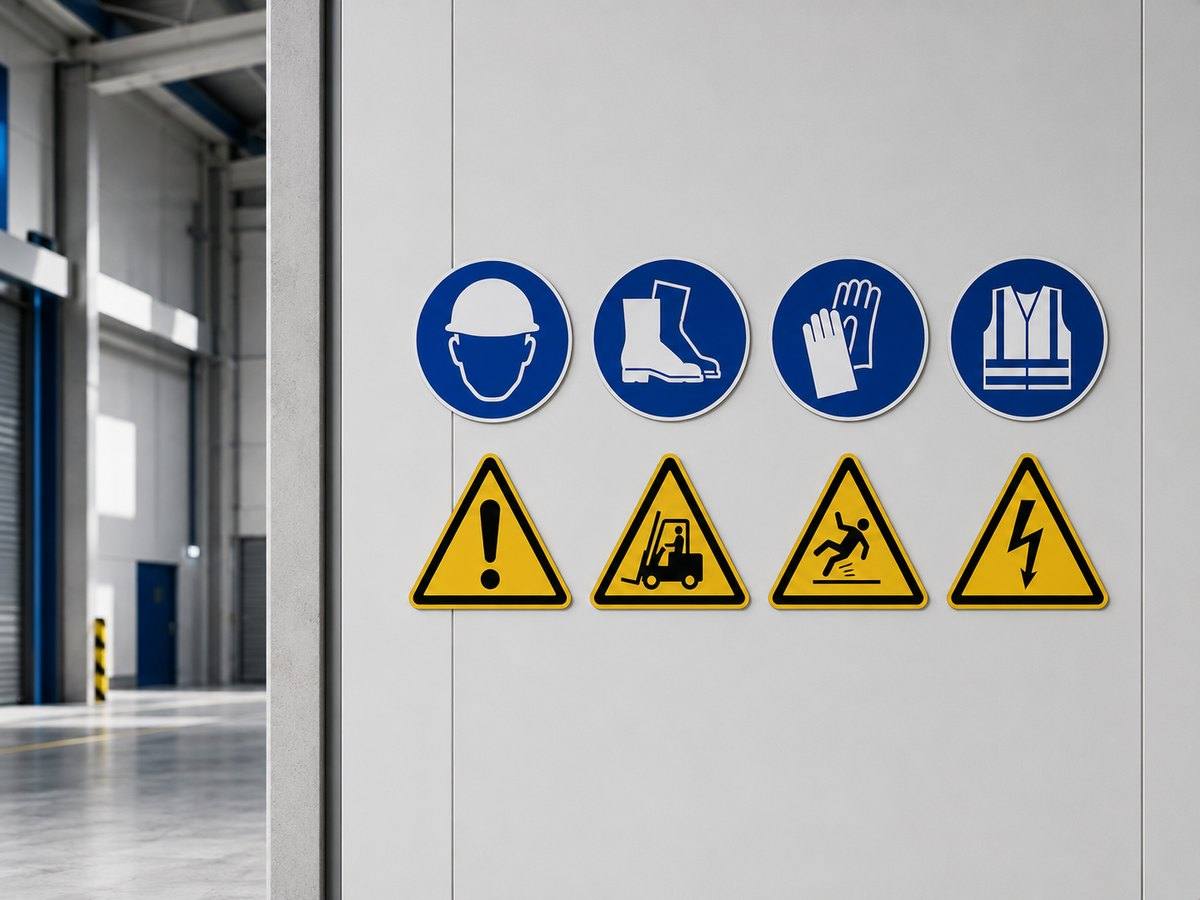

De vijf families waaruit een plan bestaat

• Verbodstekens — rond, wit met een rode rand en een rode schuine balk. Roken verboden, geen toegang voor onbevoegden, niet blussen met water.
• Gebodstekens — rond en blauw. Veiligheidsbril verplicht, gehoorbescherming verplicht, veiligheidsschoenen verplicht.
• Waarschuwingstekens — driehoekig, geel met een zwarte rand. Struikelgevaar, elektrische spanning, heftrucks, gladde vloer.
• Reddingstekens — rechthoekig en groen. Vluchtweg, verzamelplaats, EHBO-post, AED, nooddouche.
• Brandbestrijdingstekens — rechthoekig en rood. Brandblusser, haspel, brandmeldknop, droge stijgleiding.

Een goed plan gebruikt alle vijf, maar spaarzaam. Een muur vol borden werkt averechts: wie tien pictogrammen tegelijk ziet, leest er geen enkel. Wij kijken daarom eerst welke risico's er werkelijk zijn en welke borden wettelijk moeten hangen, en pas daarna waar ze het best zichtbaar zijn.

Waar het geplaatst wordt

De regel is eenvoudig maar wordt vaak vergeten: een bord hangt daar waar de beslissing genomen wordt, niet daar waar het gevaar is. Een waarschuwing voor heftrucks hoort vóór de deur naar het magazijn, niet erin. Een vluchtwegaanduiding hoort op elk punt waar iemand kan twijfelen tussen links en rechts, en op ooghoogte in de rookzone — want bij brand hangt rook aan het plafond en kijkt men naar beneden.

Typische plaatsen: inkomhallen en onthaal, gangen en trappenhuizen, productie- en magazijnzones, technische lokalen, laadkades, en de omgeving van blusmiddelen en AED's.

Uitvoeringen en materialen

De keuze van het materiaal hangt af van waar het bord hangt en hoe lang het mee moet.

• Zelfklevende folie op een gladde, propere ondergrond. Snel te plaatsen, geschikt voor binnen, minder geschikt op ruwe of stoffige muren.
• Stijve panelen in PVC of dibond voor plaatsen waar het bord tegen stoten moet kunnen, of waar de ondergrond te ruw is voor folie.
• Fotoluminescente uitvoering — het bord laadt op met omgevingslicht en blijft in het donker nalichten. Voor vluchtwegen in trappenhuizen en ruimtes zonder noodverlichting is dit vaak geen keuze maar een eis.
• Aluminium borden voor buiten en voor industriële omgevingen, bestand tegen weer, reiniging en chemische dampen.
• Vloermarkering in slijtvaste folie, voor looppaden, veiligheidszones rond machines en de afbakening van heftruckroutes.

Plaatsing

Wij plaatsen zelf, en dat is bij veiligheidssignalisatie geen detail. De hoogte moet kloppen, de kijkafstand bepaalt de afmeting van het pictogram, en bij fotoluminescente borden moet er genoeg omgevingslicht zijn om ze te laden — een nalichtend bord in een donkere gang is een bord dat niet werkt.

Voor grotere sites leveren wij vooraf een plaatsingsplan op grondplan: welk bord, waar, op welke hoogte. Dat plan is ook wat uw preventieadviseur nodig heeft, en wat bij een inspectie of audit gevraagd wordt.

Normen en verplichtingen

De basis is ISO 7010, die de pictogrammen zelf vastlegt, aangevuld met ISO 3864 voor kleuren en ontwerpprincipes. In België komt daar het Koninklijk Besluit rond veiligheids- en gezondheidssignalering op het werk bij, dat bepaalt wanneer signalisatie verplicht is en wie ze moet aanbrengen.

Twee dingen die in de praktijk het vaakst mislopen. Ten eerste: oude borden die nog de verouderde symbolen dragen van vóór ISO 7010 — die zijn niet meer conform en moeten vervangen worden. Ten tweede: de afmeting. Een pictogram heeft een minimale grootte in verhouding tot de kijkafstand; een bord van tien centimeter aan het einde van een gang van dertig meter voldoet niet, hoe correct het pictogram ook is.

Onderhoud en vervanging

Veiligheidssignalisatie veroudert stiller dan ander materiaal. Folie laat los aan de randen, kleuren verbleken in direct zonlicht, en fotoluminescente borden verliezen na jaren aan nalichtvermogen. Wij raden aan om de volledige reeks één keer per jaar mee te nemen in de rondgang van de preventieadviseur, en meteen te noteren wat vervangen moet worden.

Verandert de indeling van uw gebouw — een muur weg, een nieuwe uitgang, een verplaatste machine — dan verandert het signalisatieplan mee. Dat is het moment waarop de meeste fouten ontstaan: de nieuwe situatie is er, de oude borden hangen er nog.

Wat bepaalt de prijs?

Concrete bedragen staan niet op deze pagina, en dat is bewust. Een prijs per bord zegt niets zolang niet duidelijk is hoeveel borden er nodig zijn en waar ze hangen — en dat is nu net wat een plan moet uitwijzen.

Wat de prijs bepaalt: het aantal en de afmetingen, die volgen uit de kijkafstanden op uw site. Het materiaal — folie is goedkoper dan een stijf paneel, en een fotoluminescente uitvoering ligt daar weer boven. De montage: op ooghoogte in een gang is iets anders dan op tien meter in een magazijn, waar een hoogtewerker aan te pas komt. Het voorbereidende werk: een plaatsingsplan op grondplan voor een site van drieduizend vierkante meter is een studie, geen bijzaak. En ten slotte de spreiding in de tijd — alles in één keer of gefaseerd per zone.

Wij beginnen daarom met een rondgang. Daaruit volgt een plan met een telling per zone, en op basis daarvan één prijs voor het geheel: borden, plan en plaatsing.
